ZSG礦用振動篩介紹

ZSG礦用振動篩用于在破碎過程的不同階段對物料進行分選和最終產品的分離，專為采石場篩分石料的設備，也可供選煤、選礦、建材、電力及化工等行業。

大漢ZSG礦用振動篩提供單層、雙層和多層配置，可用于不同類型的篩網，如格柵、穿孔板、聚氨酯篩網，更換方便，使用壽命長。

礦用振動篩適用行業

金屬、冶金礦業：礦石、電磁性材料、耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等。

其它行業：建材、電力、木業及膠合板、再生行業等行業對精細物料的分級處理等作業。

石料生產線

篩分砂石

礦用振動篩產品特點

1、動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同生產環境需要。

2、篩面有金屬編織網、棒條、沖孔等多種形式，篩面既有單層結構也可多層布置，滿足不同篩分作業要求。

3、結構簡單易操作，外型美觀，整機剛度與各部強度大，相對能耗少，篩分效率高。

4、相對體積小、重量輕，單位設備體積和重量處理能力大，便于系統工藝布置。

5、篩面結構與類型模塊化設計，更換方便，可滿足不同環境作業需要。

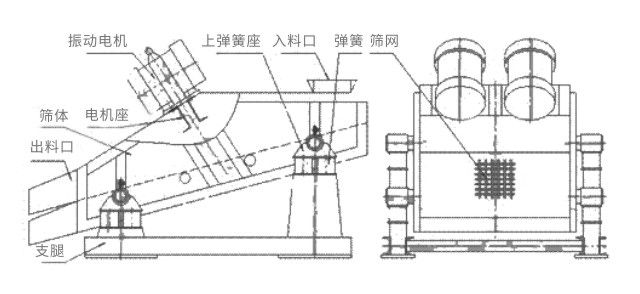

礦用振動篩結構組成

礦用振動篩主要由激振器、篩體、篩網、減振裝置及座架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

減振裝置安裝方式一般為座式，電動機可以安裝在篩框的左側，也可安裝在篩框的右側。

礦用振動篩工作原理

礦用振動篩設備原理

礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列高效重型篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

礦用振動篩技術參數

型號	篩面面積	篩面傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	配用電機
	m2	度	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5
